焊接螺母焊接過程是一個熱循環(huán)過程，焊后往往存在著殘余應力，致使產(chǎn)生冷裂紋造成質(zhì)量事故，所以必須消除應力。結(jié)構鋼常用的消除焊接螺母殘余應力的方法是采用熱處理把焊件的整體或局部均勻加熱至材料相變點以下的溫度范圍，一般為550一650℃，經(jīng)一定時間保溫，此時金屬未發(fā)生相變，但在此溫度上，其屈服極限降低，使內(nèi)部由于殘余應力的作用而產(chǎn)生一定的塑性變形，使應力得以消除，然后再均勻緩慢地冷卻。

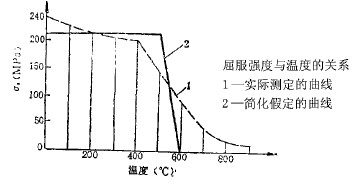

　　關于對焊接螺母熱處理的溫度，我們認為可以結(jié)合焊接螺母屈服強度與溫度的關系原理圖，來選擇最佳范圍值。

　　由圖可知，屈服強度在加熱初期緩慢下降，隨著溫度的升高，曲線下降轉(zhuǎn)快，當溫度達到60一650℃時屈服強度接近于零，就變成塑性材料。我們用屈服強度與溫度的原理圖來指導焊后熱處理的工藝。由原理圖可知，焊后消除殘余應力熱處理的溫度可以在500一70℃之間，因為在此溫度下屈服強度低易產(chǎn)生塑性變形，有利于消除殘余應力。
